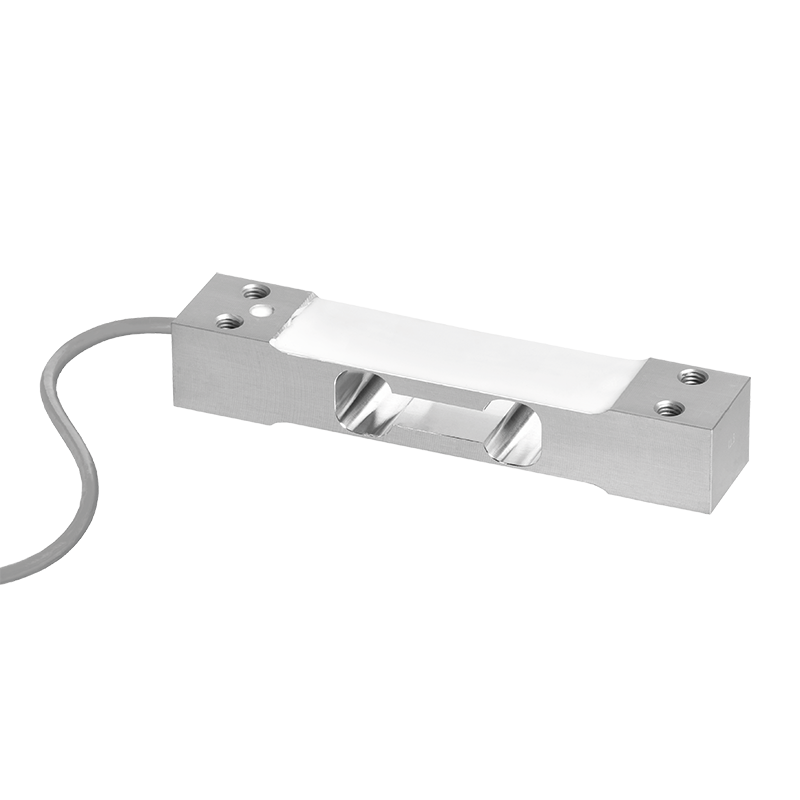

SERIE SPO "SINGLE-POINT" WÄGEZELLEN

Wägezellen für exzentrische Lasten, geeignet für eichpflichtige Waagen (CE-M) mit einer Wägezelle; max. Plattformgröße 300x300 mm.

NENNLASTEN (kg): 3, 5, 10, 15, 20, 30, 40.

OIML R60. Genauigkeitsklasse C3.

Aluminium-Legierung. Schutzart IP67.

HAUPTDATEN

• GENAUIGKEITSKLASSE C3
• KOMPENSATION EXZENTRISCHER LAST
• KONSTRUKTION: ALUMINIUM-LEGIERUNG
• SCHUTZART IP67
• NENNLASTEN VON 3 BIS 40 kg
• FÜR PLATTFORMEN BIS 300 X 300 mm
• ABGESCHIRMTES VERBINDUNGSKABEL
• OIML – ZERTIFIKAT ERHÄTLICH AUF ANFRAGE
• PRÜFSCHEIN ERHÄTLICH AUF ANFRAGE

TECHNISCHE DATEN

• Mindestteilungswert der Wägezelle:
  Vmin = Emax / 8.000-15.000
• Maximal zulässige Anzahl der Teilungswerte: nLC = 3000
• Ausgangswert (Nennkennwert): 2mV/V +/- 10%
• Temperatur-Koeffizient des Nullpunktes:
  von ±0,0093% F.S./10K bis ±0,0175% F.S/10K
• Temperatur-Koeffizient des Kennwertes (Wägebereich):
  0,0117% F.S./10K (-10°C/+20°C) 0,0175% F.S./10K (+20°C/+40°C)
• Nenn-Temperaturbereich: -10°C/+40°C
• Gebrauchs-Temperaturbereich: -10°C/+50°C
• Maximale Speisespannung: 15 VDC
• Eingangs-Widerstand: 300..500 Ohm
• Ausgangs-Widerstand: 300..500 Ohm
• Isolations-Widerstand: > 2000 MOhm
• Zulässige Grenzlast: 150% v.E.
• Zulässige Bruchlast: 300% v.E.
• Kabel 4-adrig (geschirmt), 40 cm lang, Durchmesser 3,2 mm

ATEX-Version

• Mit Zertifikat CCATEX ist die Wägezelle geeignet zum Einsatz in explosionsgefährdeten Bereichen. Kennzeichnung:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Das Zertifikat enthält ein Handbuch und die CE ATEX Konformitäserklärung (in EN, DE, FR und IT erhältlich).
• ACHTUNG: Das Zertifikat gilt für eine Wägezelle. Für Systeme mit mehreren Wägezellen muss für jede Wägezelle ein Zertifikat bestellt werden.

Dokumente

• Datenblatt SPO
