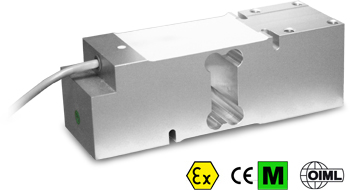

SERIE SPM "SINGLE-POINT" WÄGEZELLEN

Wägezellen für exzentrische Lasten, geeignet für eichpflichtige Waagen (CE-M) mit einer Wägezelle; max. Plattformgröße 600x600 mm.

NENNLASTEN (kg): 100, 200, 500.

OIML R60. Genauigkeitsklasse C3.

Aluminium-Legierung. Schutzart IP67.

HAUPTDATEN

• GENAUIGKEITSKLASSE C3
• KOMPENSATION EXZENTRISCHER LAST
• KONSTRUKTION: ALUMINIUM-LEGIERUNG
• SCHUTZART IP67
• NENNLASTEN VON 100 BIS 500 kg
• FÜR PLATTFORMEN 600 X 600 mm
• ABGESCHIRMTES VERBINDUNGSKABEL
• OIML – ZERTIFIKAT ERHÄTLICH AUF ANFRAGE
• PRÜFSCHEIN ERHÄTLICH AUF ANFRAGE

TECHNISCHE DATEN

• Mindestteilungswert der Wägezelle: Emax / 10.000-15.000
• Maximal zulässige Anzahl der Teilungswerte: nLC = 3000
• Ausgangswert (Nennkennwert): 2mV/V ± 10%
• Temperatur-Koeffizient des Nullpunktes:
  von ±0,0093 % F.S./10K bis ± 0,0140 % F.S./10K
• Temperatur-Koeffizient des Kennwertes (Wägebereich):
  ±0,0117% F.S./10K (-10°C/+20°C)
  ±0,0175% F.S./10K (+20°C/+40°C)
• Nenn-Temperaturbereich: -10°C/+40°C
• Gebrauchs-Temperaturbereich: -10°C/+50°C
• Kriech-Fehler nach 30 Minuten: 0,01% v.E.
• Maximale Speisespannung: 15VDC
• Eingangs-Widerstand: 300..500 Ohm
• Ausgangs-Widerstand: 300..500 Ohm
• Isolationswiderstand: >2000 MOhm
• Zulässige Grenzlast: 150% v.E.
• Zulässige Bruchlast: 300% v.E.
• Auslenkung bei Nennlast: <0,5mm
• Kabel 6-adrig (geschirmt), 3m lang, Durchmesser 5mm

ATEX-Version

• Mit Zertifikat CCATEX ist die Wägezelle geeignet zum Einsatz in explosionsgefährdeten Bereichen. Kennzeichnung:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Das Zertifikat enthält ein Handbuch und die CE ATEX Konformitätserklärung (in EN, DE, FR und IT erhältlich).
• ACHTUNG: Das Zertifikat gilt für eine Wägezelle. Für Systeme mit mehreren Wägezellen muss für jede Wägezelle ein Zertifikat bestellt werden.

Dokumente

• Datenblatt SPM
