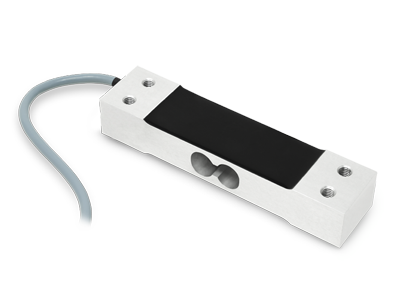

SINGLE-POINT-WÄGEZELLEN SERIE SPD

Dynamische Single-Point-Wägezellen, geeignet für schnelle und reaktive Wägesysteme mit Lastplatten bis zu einer maximalen Größe von 350 x 350 mm.

WÄGEBEREICHE (kg): 3, 5, 10, 15, 20, 35, 75 (auf Anfrage bis zu 200 kg).

Aluminium-Legierung, Schutzart IP66.

HAUPTEIGENSCHAFTEN

• OIML ZUGELASSEN
• GENAUIGKEITSKLASSE C3
• KOMPENSATION EXZENTRISCHER LASTEN
• AUSFÜHRUNG IN ALUMINIUMLEGIERUNG
• SCHUTZART IP66
• MAX. WÄGEBEREICH VON 3 kg BIS 75 KG, AUF ANFRAGE BIS ZU 200 kg
• FÜR WÄGEPLATTEN UND WÄGEBÄNDER MIT ABMESSUNGEN VON BIS ZU 350 X 350 mm
• GESCHIRMTES VERBINDUNGSSKABEL

TECHNISCHE EIGENSCHAFTEN

• Ideal für Anwendungen mit bis zu 100.000 Teilungen (in Kombination mit Dini Argeo „X-CORE“ Elektronik)
• Empfindlichkeit: 2 ± 0,2 mV/V
• Nullabgleich: ±0.1 mV/V
• Maximale Größe der Wiegefläche: 350 x 350 mm
• Wärmeausgleich: -10°C/+40°C
• Betriebstemperaturbereich: -30°C/+70°C
• Maximal zulässige Versorgungsspannung: 15 VDC
• Eingangswiderstand: 406 ± 15 Ohm
• Ausgangswiderstand: 350 ± 3 Ohm
• Isolationswiderstand: >2000 MOhm
• Maximale statische Belastung: 150 % F.S.
• Bruchlast: 300 % F.S.
• 4-poliges, geschirmtes Kabel, Länge 3 m, Durchmesser 3,8 mm, mit Ummantelung aus schwarzem PVC.
• Mit Zertifikat CCATEX ist die Wägezelle geeignet zum Einsatz in explosionsgefährdeten Bereichen. Kennzeichnung:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Das Zertifikat enthält ein Handbuch und die CE ATEX Konformitäserklärung (in EN, DE, FR und IT erhältlich).
• ACHTUNG: Das Zertifikat gilt für eine Wägezelle. Für Systeme mit mehreren Wägezellen muss für jede Wägezelle ein Zertifikat bestellt werden.
