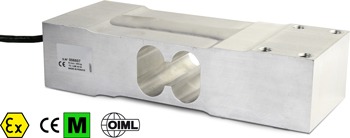

SERIE SPBC "SINGLE-POINT" WÄGEZELLEN

Wägezellen für exzentrische Lasten, geeignet für eichpflichtige Waagen (CE-M) mit einer Wägezelle; max. Plattformgröße 700x700 mm.

NENNLASTEN (kg): 100, 200, 300, 500, 630.

OIML R60. Genauigkeitsklasse C3.

Aluminium-Legierung. Schutzart IP65.

HAUPTDATEN

• GENAUIGKEITSKLASSE C3
• KOMPENSATION EXZENTRISCHER LAST
• KONSTRUKTION: ALUMINIUM-LEGIERUNG
• SCHUTZART IP65
• NENNLASTEN VON 100 BIS 630kg
• FÜR PLATTFORMEN BIS 700 X 700mm
• ABGESCHIRMTES VERBINDUNGSKABEL
• OIML – ZERTIFIKAT ERHÄTLICH AUF ANFRAGE
• PRÜFSCHEIN ERHÄTLICH AUF ANFRAGE

TECHNISCHE DATEN

• Mindestteilungswert der Wägezelle: Emax / 10.000
• Maximal zulässige Anzahl der Teilungswerte: nLC = 3000
• Ausgangswert (Nennkennwert): 2mV/V +/- 10%
• Genauigkeit (zusammengesetzter Fehler): 0,017% v. E.
• Temperatur-Koeffizient des Nullpunktes: 0,0014% /°C
• Temperatur-Koeffizient des Kennwertes (Wägebereich): 0,0014%/°C
• Nenn-Temperaturbereich: -10°C/+40°C
• Gebrauchs-Temperaturbereich: -20°C/+60°C
• Kriech-Fehler nach 30 Minuten: 0,025% v.E.
• Maximale Speisespannung: 15 VDC
• Eingangs-Widerstand: 410 +/- 20 Ohm
• Ausgangs-Widerstand: 350 +/- 5 Ohm
• Nullsignal-Toleranz: +/- 10% v.E.
• Isolations-Widerstand: > 1000 MOhm
• Zulässige Grenzlast: 150% v.E.
• Zulässige Bruchlast: 200% v.E.
• Maximale Auslenkung bei Nennlast: < 1 mm
• SPBC Kabel 6-adrig (geschirmt), 3 m lang, Durchmesser 5 mm

ATEX-Version

• Mit Zertifikat CCATEX ist die Wägezelle geeignet zum Einsatz in explosionsgefährdeten Bereichen. Kennzeichnung:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Das Zertifikat enthält ein Handbuch und die CE ATEX Konformitäserklärung (in EN, DE, FR und IT erhältlich).
• ACHTUNG: Das Zertifikat gilt für eine Wägezelle. Für Systeme mit mehreren Wägezellen muss für jede Wägezelle ein Zertifikat bestellt werden.
