Produktbeschreibung

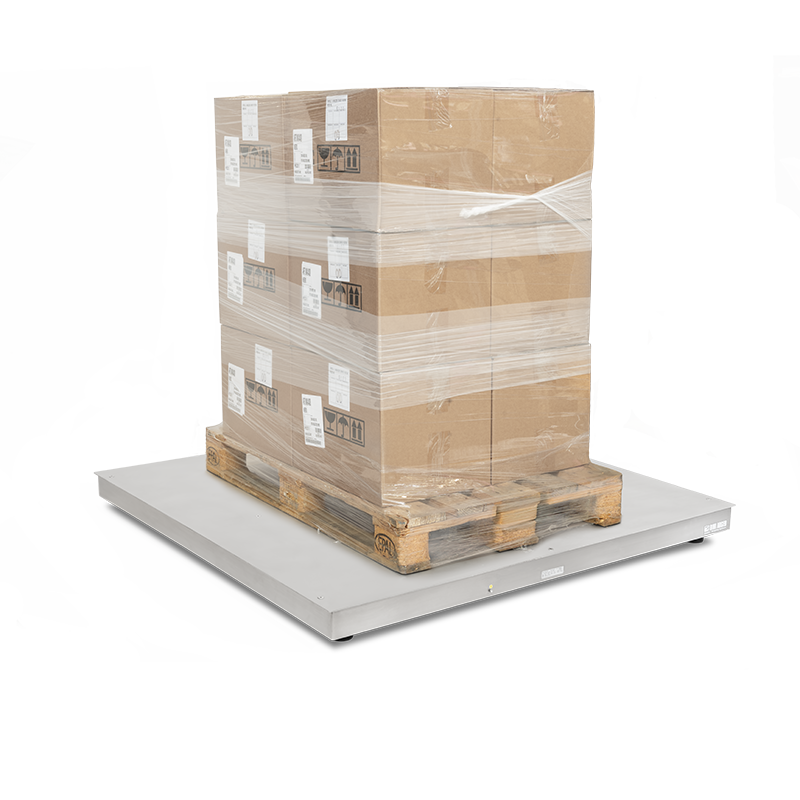

Niedrigbauende elektronische Edelstahl-Plattform mit abnehmbarer Lastplatte. Serienmäßig ausgestattet mit Wägezellen in IP68. Geeignet für die Realisierung von automatischen Waagen und Wägesystemen für jeden professionellen Einsatz in Industrie und Handel. Standard-Version mit eichfähigen Wägezellen.
Ohne Anzeigegerät! Bitte mitbestellen! Das System wird kostenfrei mit dem von Ihnen gewählten Anzeigegerät kalibriert und ist damit sofort einsatzfähig.
Aufgrund der aktuellen Eich-Gesetzgebung müssen Waagen mit Eichzulassung (M), die in eichpflichtiger Anwendung eingesetzt werden, vor Werksausgang geeicht werden. Eine nachträgliche Eichung ist nicht mehr möglich. Wir bitten Sie deshalb die Eichung der Waage gleich mitzubestellen. Zur Werks-Eichung bitte unbedingt die vollständige Anschrift des Aufstellungsortes angeben.
TECHNISCHE DATEN:
- Ausgestattet mit 4 eichfähigen Scherstab-Wägezellen aus Edelstahl, mit Prüfschein OIML R60, Eingangswiderstand je 1000 Ohm. Schutz gegen Staub- und Spritzwasser gemäß Schutzart IP68.

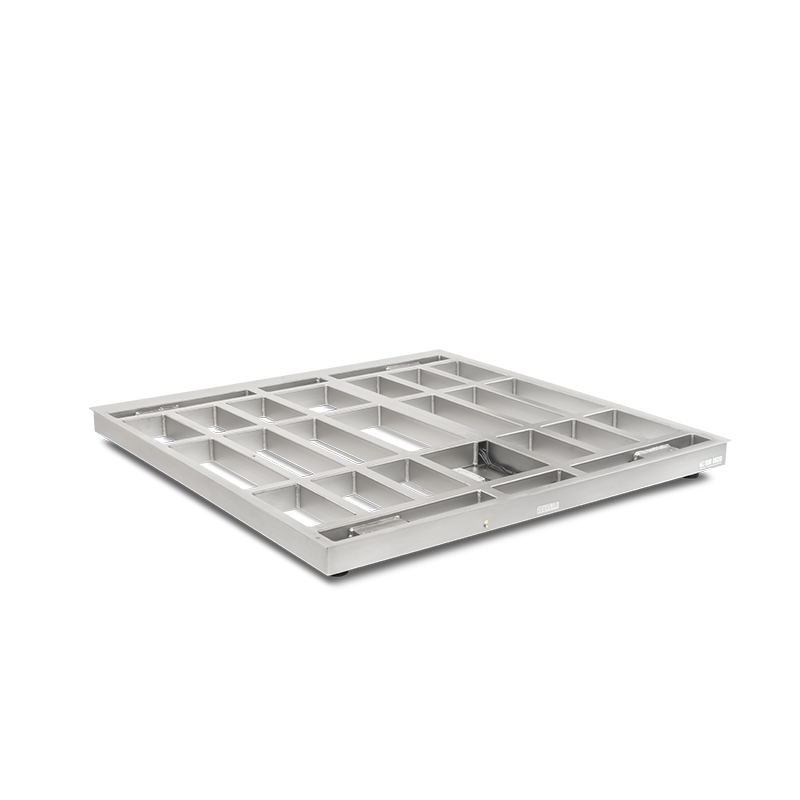

- Tragrahmen aus Edelstahlrohren, mit abnehmbarer Edelstahl-Lastplatte (bei Modellen ELCI ist die Lastplatte fest montiert) und einem Anschlusskasten in Schutzart IP67.
- Einstellbare stoßfeste Edelstahl-Lastfüsse mit Gelenk und Libelle.
- Wägezellenspeisung bis zu 15 VDC.

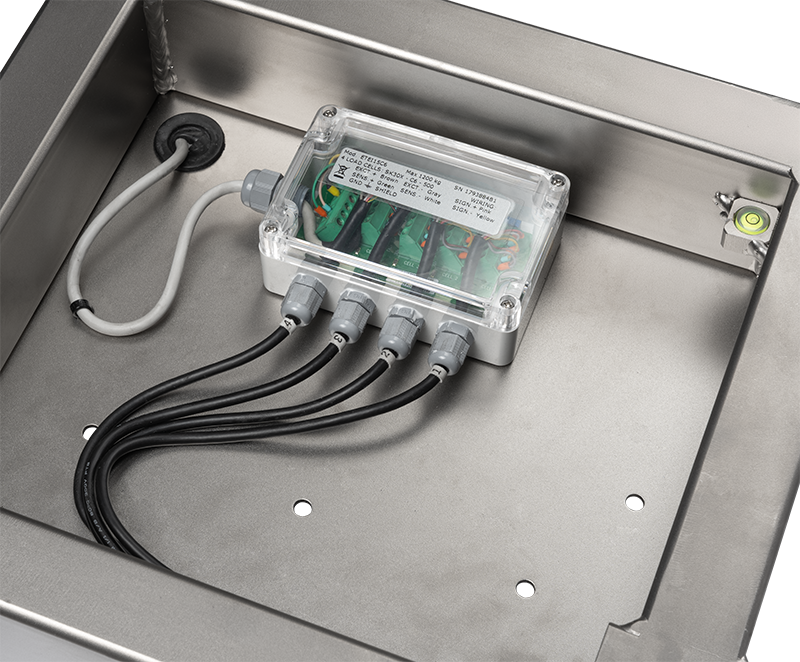

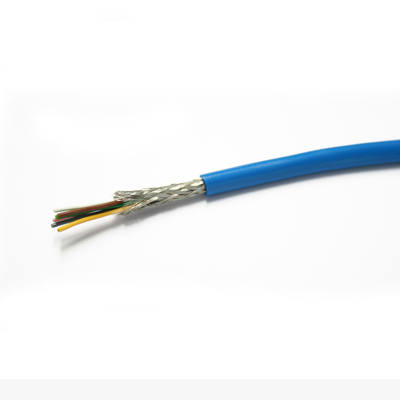

- Hermetischer Anschlusskasten und Anschlussleitungen mit Ummantelung gemäß Schutzart IP67, und 5m abgeschirmtes 6-adriges Kabel komplett mit Buchse.
OPTIONEN (WERDEN NUR IM WERK EINGEBAUT):
- Kalibrierung mit CE-M Ein- oder Zweibereich-Zulassung.
- Hochauflösende Version für innerbetriebliche Anwendungen.
- ERHÄLTLICH AUF ANFRAGE : Verstärkte Version für die Verwiegung von konzentrierten Lasten (wie Rollen, Gabelstapler etc.). Konstruktion aus AISI316 Edelstahl.
ZUBEHÖR:
- Anzeige-Stativ.
- Grubenrahmen zur flurebenen Montage.

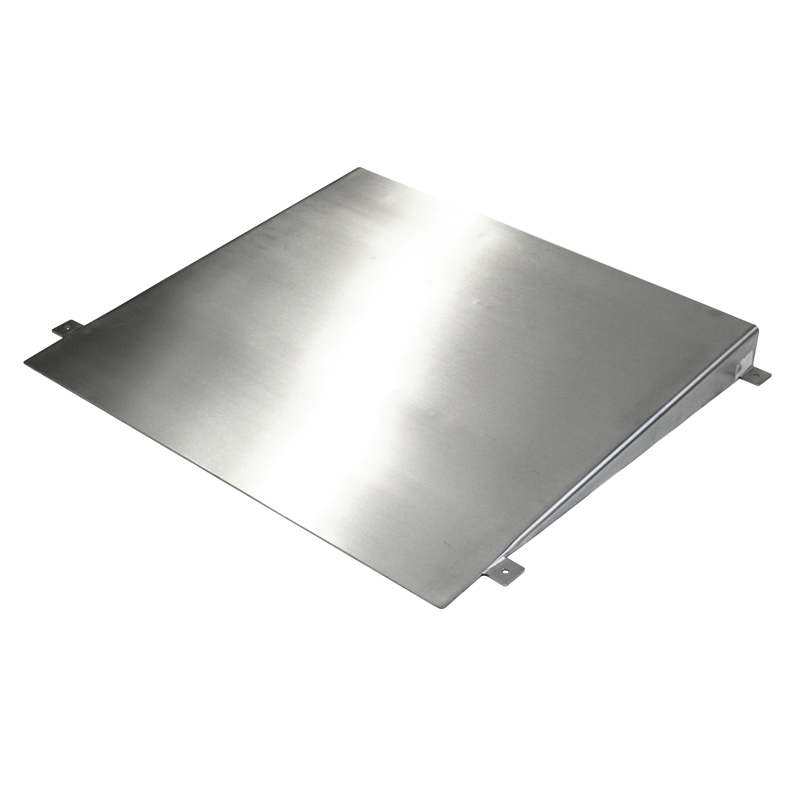

- Auffahrrampe.
- Versionen mit Sonder-Abmessungen und -Wägebereichen (auf Anfrage).
TECHNISCHE ATEX-MERKMALE:
Jede ATEX-Plattform umfasst die folgenden zertifizierten Produkte:
- Wägezelle:
II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Ab IP65 - Mechanische Konstruktion:
II 2G Ex h IIC T6 Gb (-20°C ≤ Tamb ≤ +60°C) X
II 2D Ex h IIIC T85°C Db (-20°C ≤ Tamb ≤ +60°C) X - Anschlusskasten:
II 2G Ex ib IIC T6 Gb für Gas
II 2D Ex tb IIIC T115°C Db IP65
Für die Modelle ETF / ETG / ETH / ETL ist die ATEX-Version nur auf Anfrage erhältlich.

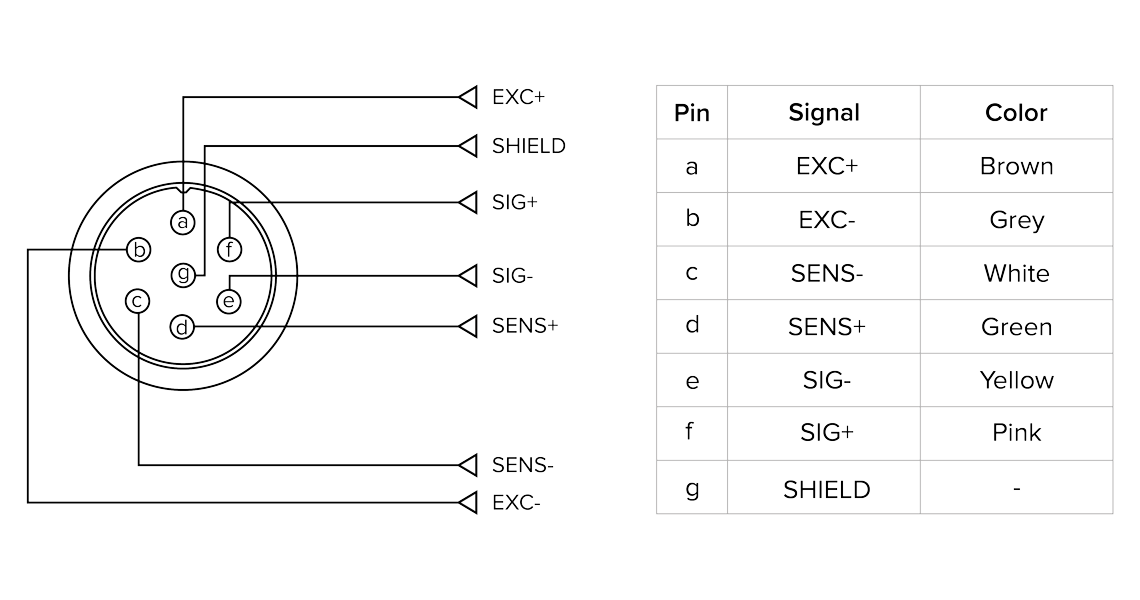

STECKERBELEGUNG:

ABMESSUNGEN:

Abmessungen in mm
| Mod./Dim. | L | P | H | A | B | F | G |
| ETA | 1000 | 1000 | 90 | 850 | 850 | 60 | 5 |
| ETM | 1000 | 1250 | 90 | 850 | 1100 | 60 | 5 |
| ETB | 1250 | 1250 | 90 | 1070 | 1070 | 60 | 5 |
| ETD | 1250 | 1500 | 115 | 1070 | 1320 | 60 | 5 |
| ETE | 1500 | 1500 | 115 | 1320 | 1320 | 60 | 5 |
| ETF | 1500 | 2000 | 130 | 1300 | 1800 | 60 | 6 |
| ETG-2 | 1500 | 2000 | 180 | 1300 | 1800 | 60 | 8 |
| ETH | 1500 | 2500 | 180 | 1280 | 2280 | 60 | 8 |
| ETL | 2000 | 2500 | 180 | 1780 | 2280 | 60 | 8 |
ACHTUNG: Für die Modelle ETF, ETG, ETH und ETL ist ein besonderer Transport erfordert, mit einem Kostenvoranschlag.
Dokumente
Optionen zu diesem Produkt
Hersteller-Ersteichung
Auswahl
Die Konformitätsbewertung (Hersteller-Ersteichung) wird im Herstellerwerk für Ihren Aufstellort durchgeführt.
Anzeige - ATEX-Zone 1/21
DFWATEX2GD-1-eichfähig
ATEX II 2(2)G Ex ib [ib Gb] IIC T4 Gb für Gase,
ATEX II 2(2)D Ex tb [ib Db] IIIC T197°C IP65 Db für Stäube.
Anzeige - ATEX-Zone 1/21
DFWATEX2GDF - eichfähig
ATEX II 2(2)G Ex ib [ib Gb] IIC T4 Gb für Gase
ATEX II 2(2)D Ex tb [ib Db] IIIC T197°C IP65 Db für Stäube
Anzeige - ATEX-Zone 1/21
mit I/O-Karte - eichfähig
ATEX II 2(2)G Ex ib [ib Gb] IIC T4 Gb für Gase,
ATEX II 2(2)D Ex tb [ib Db] IIIC T197°C IP65 Db für Stäube.
Anzeige - ATEX-Zone 2/22
DFWATEX3GD - eichfähig
II 3G Ex nR IIC T6 Gc X für Gase,
II 3D Ex tc IIIC T85°C Dc IP68 X für Stäube
Touch-Anzeige - Zone 2/22
3590EGT-IECEX3GD - eichfähig
II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) für Gas
II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub
Touch-Anzeige - Zone 2/22
3590EGT-IECEX3GDZB - eichfähig
II 3G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) für Gas
II 3D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub
Anzeige - ATEX-Zone 2/22
DFW-IECEX3GD - eichfähig
II 3G Ex nR IIC T6 Gc X (0°C<= Ta <=50°C) für Gas
II 3D Ex tc IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub
Anzeige - ATEX-Zone 2/22
DFWATEX3GDB - eichfähig
II 3G Ex nR IIC T6 Gc X für Gase,
II 3D Ex tc IIIC T85°C Dc IP68 X für Stäube.
Anzeige - Zone 2/22
DFW-IECEX3GDZB - eichfähig
II 3G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) für Gas
II 3D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub
Edelstahl-Stativ
CSP38I-1
Edelstahl-Stativ mit lackiertem Sockel CSP38
Sockel aus lackiertem Stahl.
Säule aus rostfreiem Stahl CLD-900
3590CL Halterung
Grubenrahmen Edelstahl zur Auswahl
Auffahrrampe Edelstahl zur Auswahl
ATEX Konformitätserklärungfür das gesamte Wäge-System
