Ohne Wägebrücke! Bitte mitbestellen!
Das System wird kostenfrei mit dem von Ihnen gewählten Anzeigegerät kalibriert und ist damit sofort einsatzfähig.

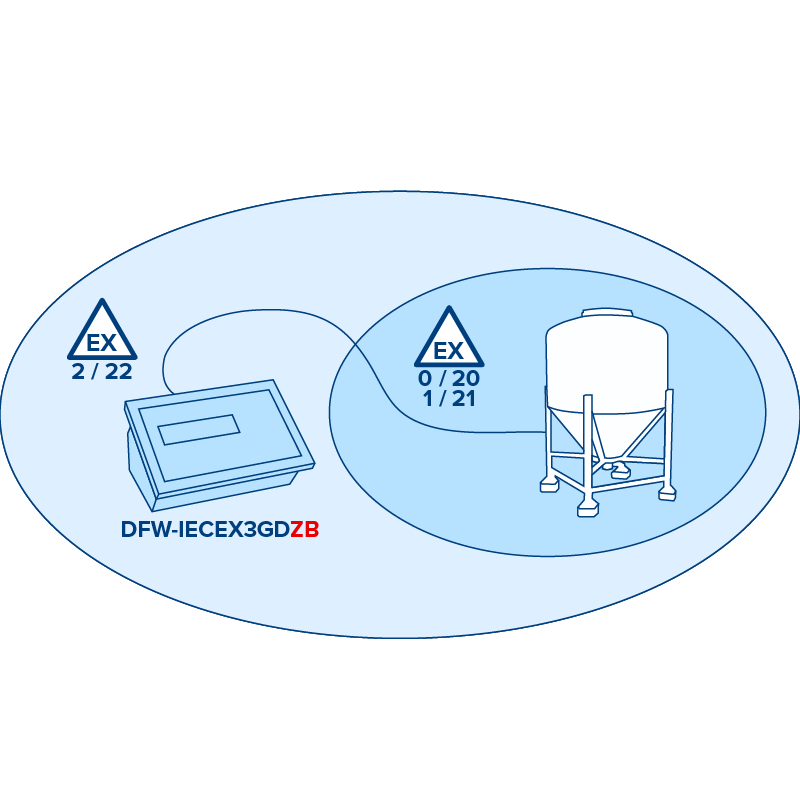

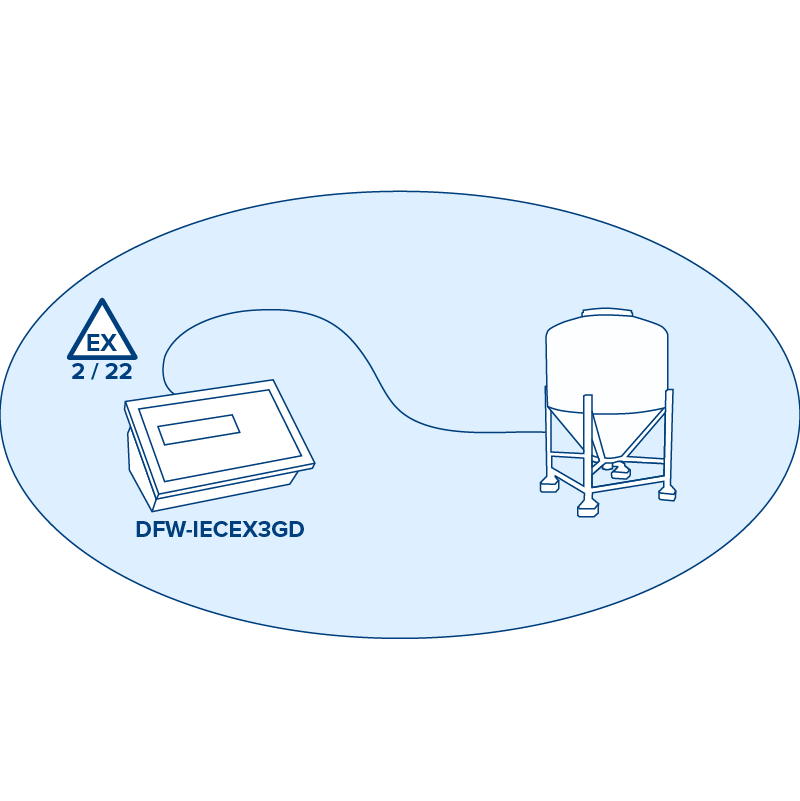

Gewichtsanzeige für als explosionsgefährdete eingestufte Zone 2/22,
direkt anschließbar an Wägezellen, die in Zone 1/21 und 0/20 installiert sind.
Gehäuse aus Edelstahl, Schutzart IP68, Tastatur mit 17 Tasten,
hintergrundbeleuchtetes LCD-Display und interne Stromversorgung.

ATEX/IECEx-Kennzeichnung in Ausführung mit eigensicherem Anschluss für Wägezellen:
II 3G Ex nR [ia] IIC T6 Gc X (0°C<= Ta <=50°C) für Gas
II 3D Ex tc [ia] IIIC T85°C Dc IP65 X (0°C<= Ta <=50°C) für Staub.

Geeignet zur Realisierung von Wiege-, Dosier- und Automatisierungssystemen.
CE-M eichfähig (OIML R-76 / EN 45501).

NEU
IECEx-Zertifizierung.
Neues Gehäuse mit Verschluss ohne frontale Schraubungen zur einfachen Reinigung der Anzeige.

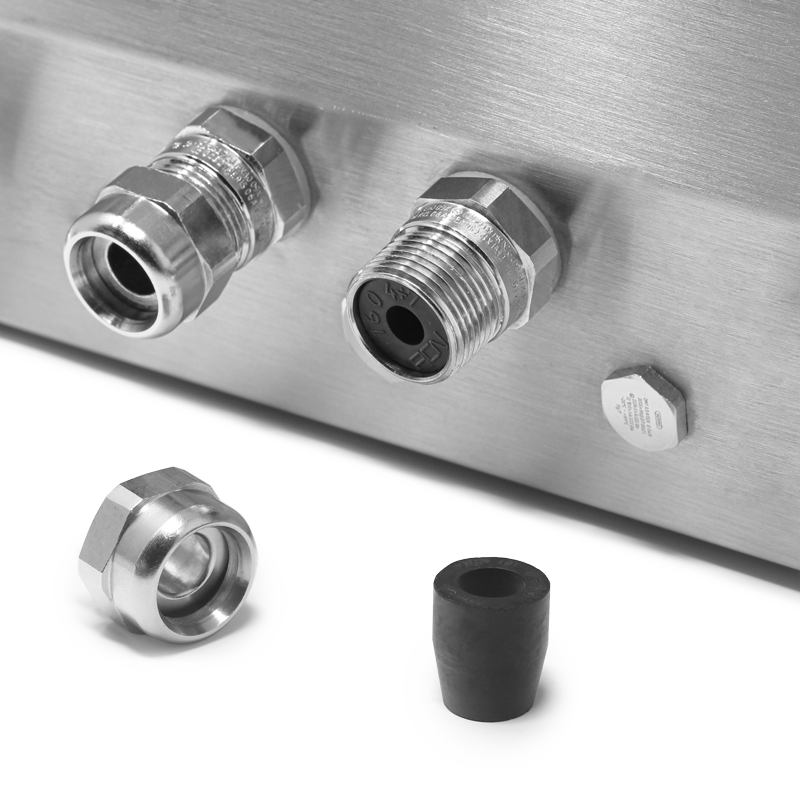

PG7- und PG9-Kabelverschraubungen mit Adaptern für 4 bis 7 mm und 7 bis 10 mm Kabelführung.
Ausgestattet mit einem Antifriktionssystem, das keine zusätzlichen externen Kabelbefestigungen erfordert,
wie vom IECEx-Schema und den ATEX-Richtlinien gefordert.
Ausführung für den direkten Anschluss an Wägezellen, die in Zone 1/21 und 0/20 installiert sind.

TECHNISCHE MERKMALE
- Wasserdichte Tastatur mit 17 Tasten.
- LCD-Display mit Hintergrundbeleuchtung als Standard mit 6 Ziffern von 25 mm.
- Satiniertes Edelstahlgehäuse IP68.
- Geeignet für die Verwendung auf dem Tisch, an der Säule oder an der Wand.
- Abmessungen: 280x143x185 mm.
- Max. 10.000e oder 3 x 3000e @ 0,3 µV/d für eichpflichtige CE-M Anwendung.
- Max. 1.000.000 Ziffernschritte, interne Auflösung bis zu 3.000.000 Schritte.
- Bis zu 8 Signal-Linearisierungspunkte mit Software-Dienstprogramm (3 von der Tastatur).
- A/D-Wandlung 24 Bit Sigma-Delta , max.200 Konv./Sek. automatische Auswahl.
- Schutzhülle für Platine im Inneren des Gehäuses.
- Digitales Kalibrieren und Set-Up über die Tastatur.
- Instrumentenverwaltung und -konfiguration vom PC.
- 4 Kanäle (für jedes einzelnes Wiegesystem).
- Stromversorgung bei 110-240 Vac oder 12-24 Vdc Max. 25.2W (optionales Netzkabel).
- Anschluss von bis zu 8 Wägezellen mit 350 Ohm.

TASTATUR:
Nullstellung, automatische Tara, voreingestellte Tara, Daten drucken und/oder senden,
ausgewählter Funktionsbefehl, Ein-/Ausschalten, Archiv von 30 Tarawerten, 2 numerische IDs,
Tastatursperre, letzte Druckwiederholung.

AUSWÄHLBARE FUNKTIONEN:
- Hochauflösende x 10 Anzeige;
- Netto/Brutto oder lb/kg-Konvertierung;
- Gewichtssummierung;
- Formulierung;
- Steuerung +/-;
- Prozentwägung;
- Zugelassene Gewichtsübertragung an PC/PLC (mit Option Alibispeicher ALMEM);
- Stückzähler;
- Ein-/Ausgang;
- Hold;
- Sollwertsteuerung (mit Option DFIO).
