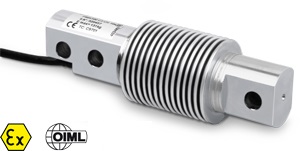

SERIE FXC BIEGESTAB-WÄGEZELLEN

Biegestab-Wägezelle, geeignet für eichpflichtige Waagen (CE-M) mit 3 oder 4 Wägezellen, automatische Wäge-Systeme, Dosier-Systeme.

NENNLASTEN (kg): 10, 20, 50, 100, 200, 300, 500.

OIML R60. Genauigkeitsklasse C3.

Edelstahl. Schutzart IP68.

HAUPTDATEN

• GENAUIGKEITSKLASSE C3
• EDELSTAHL-KONSTRUKTION
• SCHUTZART IP68
• NENNLASTEN VON 10 BIS 500 kg
• ABGESCHIRMTES VERBINDUNGSKABEL
• OIML - ZERTIFIKAT ERHÄTLICH AUF ANFRAGE
• PRÜFSCHEIN ERHÄTLICH AUF ANFRAGE

TECHNISCHE DATEN

• Mindestteilungswert der Wägezelle: Emax / 10.000
• Maximal zulässige Anzahl der Teilungswerte: nLC = 3000
• Ausgangswert (Nennkennwert): 2mV/V ± 0,1%
• Genauigkeit (zusammengesetzter Fehler): 0,017% v. E.
• Wiederholbarkeit: 0,015% v.E.
• Temperatur-Koeffizient des Nullpunktes: ± 0,0014% /°C
• Temperatur-Koeffizient des Kennwertes (Wägebereich): ± 0,0014% /°C
• Nenn-Temperaturbereich: -10°C/+40°C
• Gebrauchs-Temperaturbereich: -20°C/+60°C
• Kriech-Fehler nach 30 Minuten: ± 0,025% v.E.
• Maximale Speisespannung: 15 VDC
• Eingangs-Widerstand: 385 ± 20 Ohm
• Ausgangs-Widerstand: 350 ± 5 Ohm
• Isolations-Widerstand: > 5000 MOhm
• Zulässige Grenzlast: 150% v.E.
• Zulässige Bruchlast: 200% v.E.
• Maximale Auslenkung bei Nennlast: < 0,4 mm
• Kabel 4-adrig (geschirmt), 3 m lang, Durchmesser 4 mm

ATEX-Version

• Mit Zertifikat CCATEX ist die Wägezelle geeignet zum Einsatz in explosionsgefährdeten Bereichen. Kennzeichnung:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Das Zertifikat enthält ein Handbuch und die CE ATEX Konformitäserklärung (in EN, DE, FR und IT erhältlich).
• ACHTUNG: Das Zertifikat gilt für eine Wägezelle. Für Systeme mit mehreren Wägezellen muss für jede Wägezelle ein Zertifikat bestellt werden.
