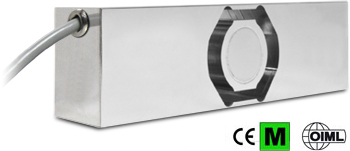

SERIE SPSY "SINGLE-POINT" WÄGEZELLEN AUS EDELSTAHL

Wägezellen aus Edelstahl für exzentrische Lasten, geeignet für eichpflichtige Waagen (CE-M) mit einer Wägezelle; max. Plattformgröße 500x400 mm.

NENNLASTEN (kg): 10, 20, 50, 100.

OIML R60. Genauigkeitsklasse C3.

Edelstahl 17-4 PH. Schutzart IP68/IP69K.

HAUPTDATEN

• GENAUIGKEITSKLASSE C3
• KOMPENSATION EXZENTRISCHER LAST
• AUSFÜHRUNG AUS EDELSTAHL 17-4 PH
• SCHUTZART IP68/IP69K
• NENNLASTEN VON 10 BIS 100 kg
• FÜR PLATTFORMEN BIS 500 X 400 mm
• ABGESCHIRMTES VERBINDUNGSKABEL
• PRÜFSCHEIN ERHÄTLICH AUF ANFRAGE

TECHNISCHE DATEN

• Mindestteilungswert der Wägezelle: Emax / 10.000
• Maximal zulässige Anzahl der Teilungswerte: nLC = 3000
• Ausgangswert (Nennkennwert): 2mV/V +/- 10%
• Temperatur-Koeffizient des Nullpunktes:
  ±0,014% F.S./10K
• Temperatur-Koeffizient des Kennwertes (Wägebereich):
  ±0,0117% F.S./10K (-10°C/+20°C)
  ±0,0175% F.S./10K (+20°C/+40°C)
• Nenn-Temperaturbereich: -10°C/+40°C
• Gebrauchs-Temperaturbereich: -10°C/+50°C
• Kriech-Fehler nach 30 Minuten: ± 0,01% v.E.
• Maximale Speisespannung: 15 VDC
• Eingangs-Widerstand: 380 +/- 15 Ohm
• Ausgangs-Widerstand: 350 +/- 10 Ohm
• Isolations-Widerstand (100V) > 2000 MOhm
• Zulässige Grenzlast: 150% v.E.
• Zulässige Bruchlast: 300% v.E.
• Maximale Auslenkung bei Nennlast: < 0,5 mm
• Kabel 6-adrig (geschirmt), 3 m lang, Durchmesser 5 mm
• Mit Zertifikat CCATEX ist die Wägezelle geeignet zum Einsatz in explosionsgefährdeten Bereichen. Kennzeichnung:
  ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
  ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
  Das Zertifikat enthält ein Handbuch und die CE ATEX Konoformitäserklärung (in EN, DE, FR und IT erhältlich).
• ACHTUNG: Das Zertifikat gilt für eine Wägezelle. Für Systeme mit mehreren Wägezellen muss für jede Wägezelle ein Zertifikat bestellt werden.
