Erweiterte Gewichtsanzeige, Edelstahl AISI304 mit resistivem Touchscreen-Display,
geeignet für jede industrielle Anwendung. Es können alle Wägedaten angezeigt werden
und mit Anpassung des Bildschirm-Layouts wird die Benutzerbedienung vereinfacht.
Ausgestattet mit 3 seriellen Schnittstellen, Übertragungsprotokollen für Datenkommunikation, komplett
konfigurierbare Ausdrucke, integrierter Alibispeicher und Schnittstelle zum Anschluss an Barcode-/Badgeleser.
CE-M eichfähig (OIML R-76 / EN 45501).


HAUPTMERKMALE

- Resistives hintergrundbeleuchtetes 5,7" (120x90mm) Touchscreen Farbdisplay,
  geeignet für Einsatz von Handschuhen.
- Multilinguale Software verfügbar in: Italienisch, Englisch, Deutsch, Französisch und Spanisch.
  Möglichkeit, eine persönliche Übersetzung dank der neuen "CUSTOM LANGUAGE TOOL" Software einzufügen.
- 3-Wege hellleuchtende LED-Ampel.

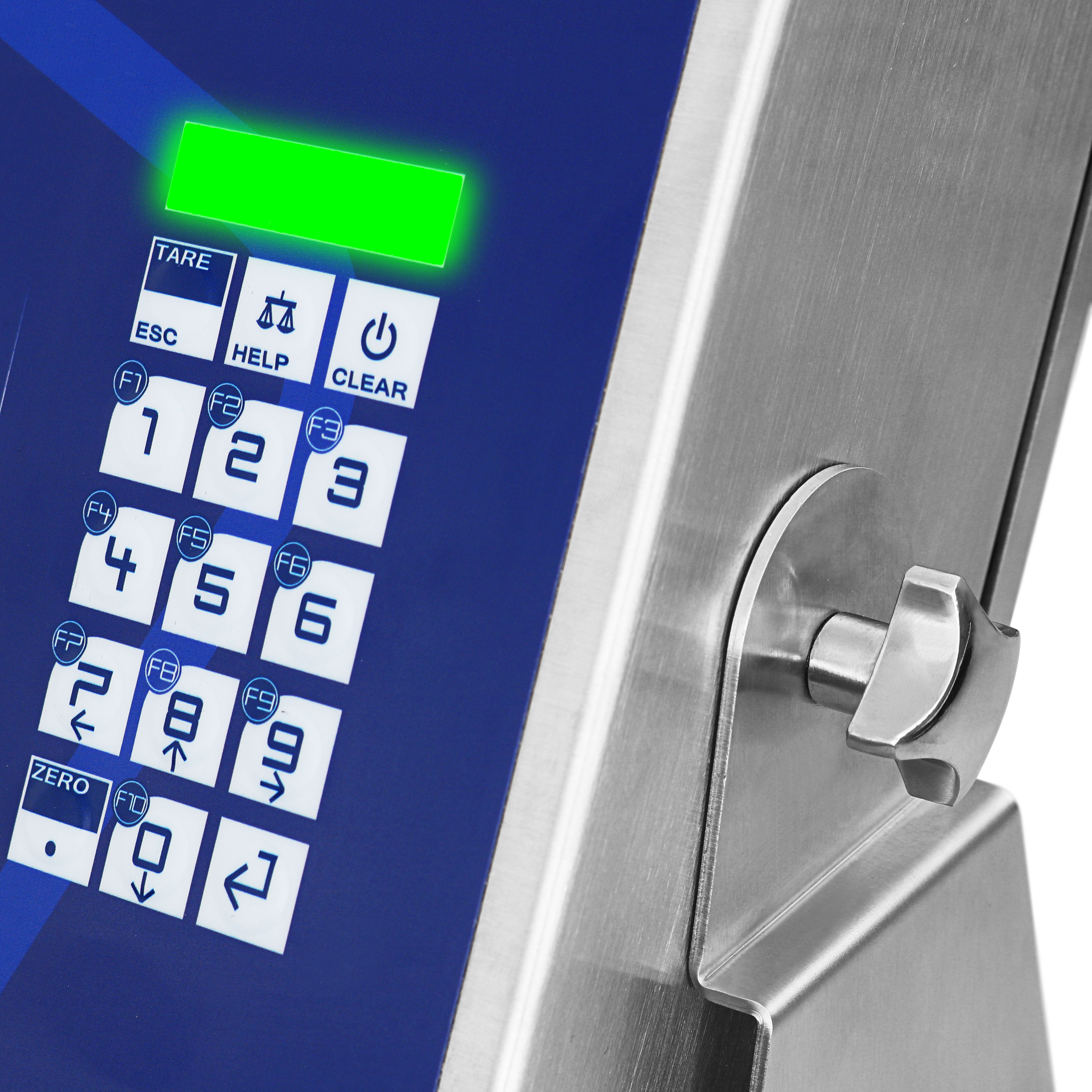

- Tastatur mit 15 alphanumerischen mechanischen Tasten.
- Wählbare Tastatur QWERTY, AZERTY oder QWERTZ, integriert im Touchscreen.

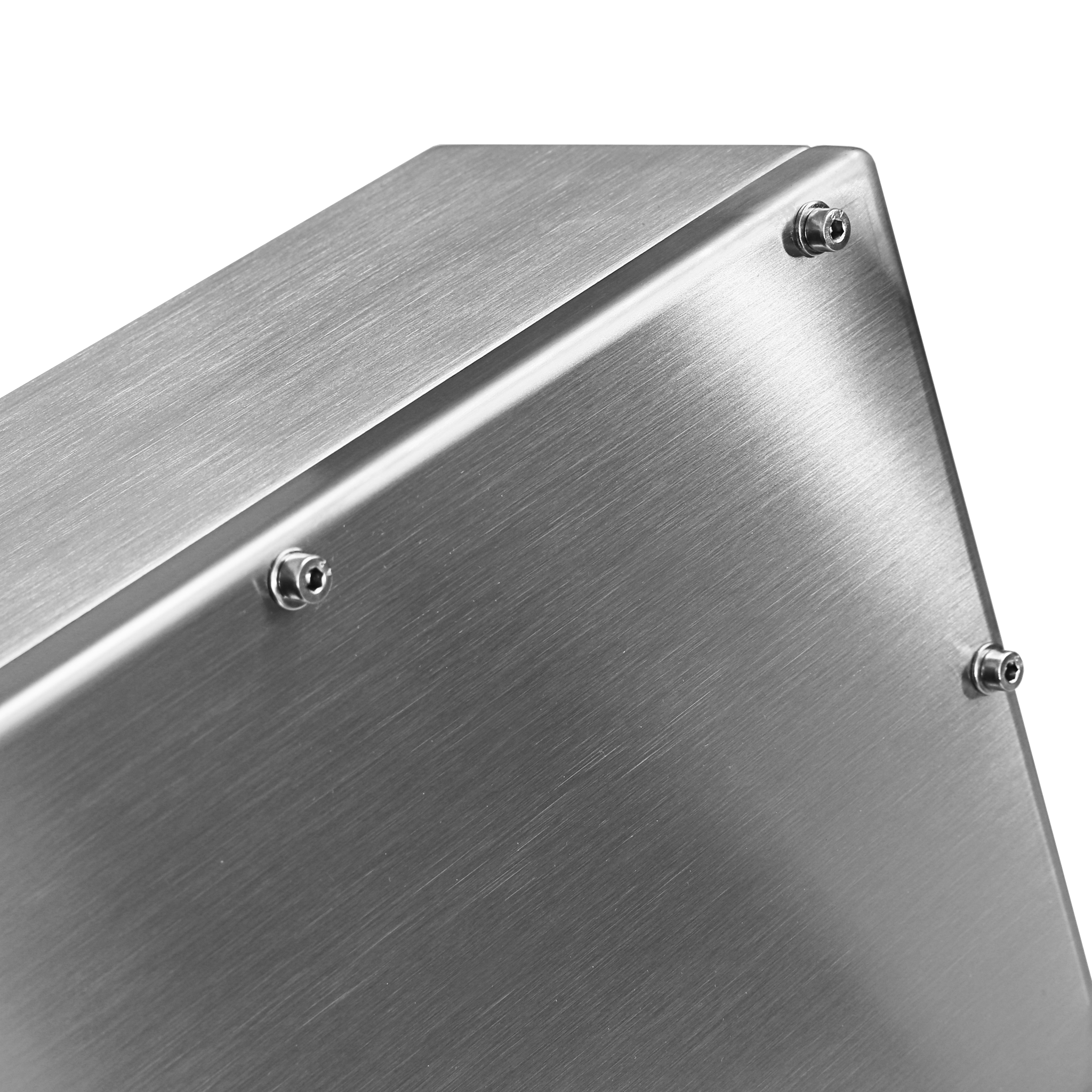

- IP68 AISI304 Edelstahl-Gehäuse.
- Abmessungen: 328x186x144 mm.

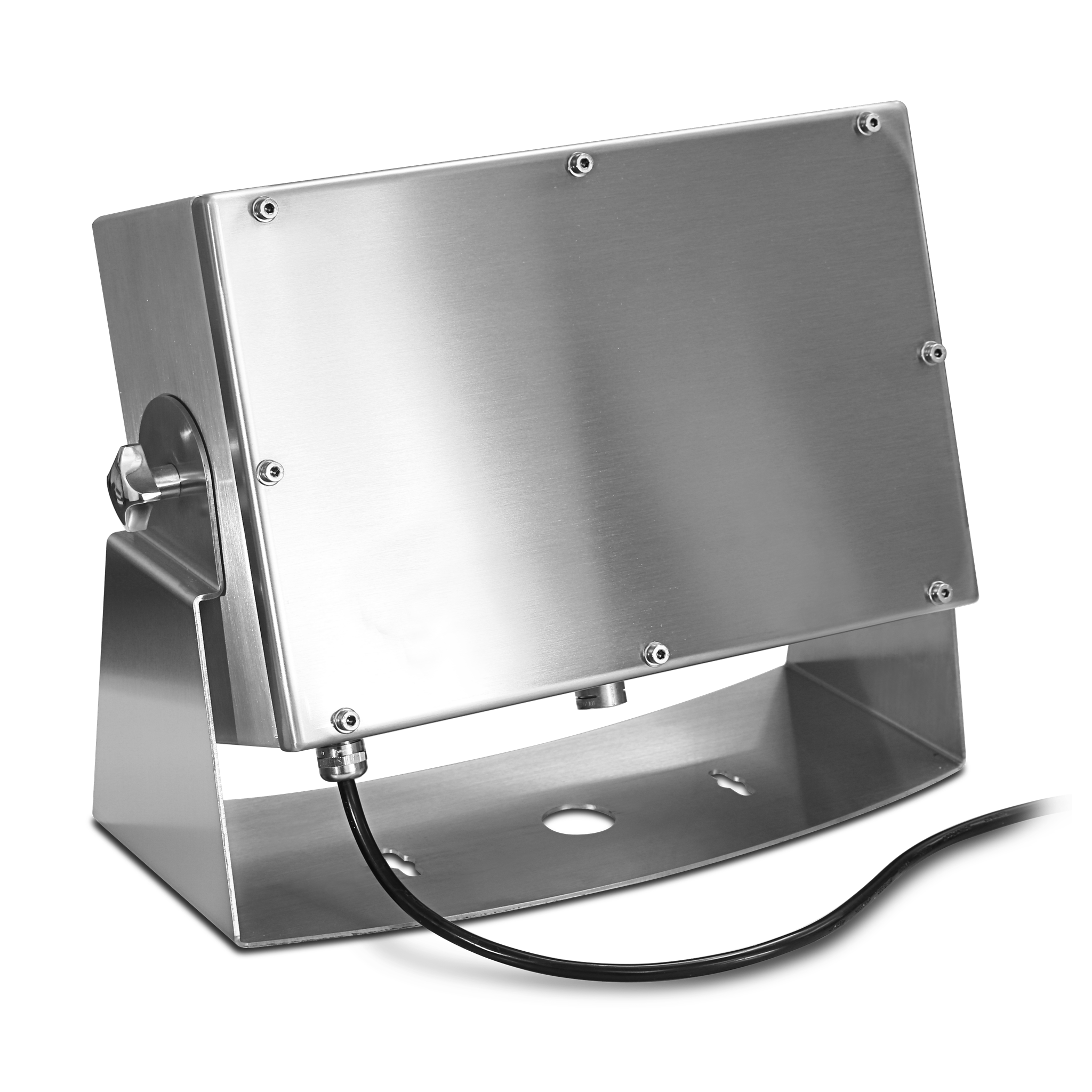

- Serienmäßig mit verstellbarer Halterung für Tisch- oder Wandmontage. Echtzeituhr und permanente Datenspeicherung.
- Geliefert mit Alibispeicher, integriert auf dem Motherboard.
- Steckplatz für eingebaute Micro-SD zur Speicherung der Konfiguration, Logos und kundenspezifischer Bildschirme (auf Anfrage).
- Funktionen mit DINITOOLS-Software, auch über Fernbedienung (WEBSERVER-Modus via Internet).
  * Konfiguration, Dateneingabe und Druckformatierung.
  * Aufzeichnung und Archivierung aller Info. auf dem PC.
  * Komplettes Abrufen der Konfiguration.
  * Gerätekalibrierung mit numerischen Werten.
  * Anpassung der Bildschirm-Layouts.
- 24-bit A/D-Wandler, 4 Kanäle, bis zu 3200 Wandl./sec. und bis zu 8 Punkte Kennlinien-Linearisierung.
- 4 unabhängige analoge Kanäle (bis zu 2 in der Version E-AF03 ) zur Gewichtserfassung.
- Anschluss von bis zu 16 analoge Wägezellen à 350 Ohm (45 Wägezellen à 1.000 Ohm).
- Kompatibel mit den bekanntesten digitalen Wägezellen für Fahrzeugwaagen (mit Option DIGIKIT und Programm AF03GT),
  auch für CE-M geeichte Anwendungen.
- Bis zu 10.000e OIML oder 3 x 3000e @ 0,3 µV/e für CE-M eichfähige Anwendung.
- Bis zu 1.000.000 anzeigbare Schritte für internen Gebrauch, mit interner Auflösung bis zu 3.000.000 Digit.

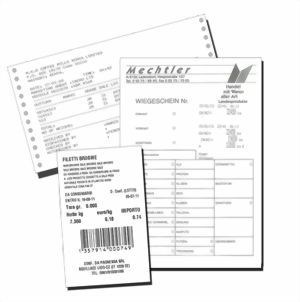

- Anschließbar an Drucker und Etikettiermaschinen mit freier Programmierung der Ausdruck-Formate.
- 110-240 VAC Spannungsversorgung.


HAUPT-ZERTIFIZIERUNGEN

- EU Type Examination Certificate (45501:2015)
- OIML R76
- OIML R51 - MID
- OIML R134 (AF09)


VERFŰGBARE SOFTWARE

AF01: Summierung (Standard)
AF02: Zählung - Stück, Liter, etc. (optional)
AF03: Eingang/Ausgang für Wägebrücken (optional)
AF04: FPVO Prüfung oder Toleranzkontrolle (optional)
AF05: Gewicht/Preisrechnend u. Etikettierung (optional)
AF08: Statische Achs- und Radlast-Verwiegung von 2 oder verschiedenen Plattformen (optional)
AF09: Software dynamische / statische Achslast-Verwiegung von 1 oder 2 Plattformen (optional)
BATCH1: Ein-Komponenten-Dosierung Befüllen oder Entleeren (optional)
BATCH: Software Mehrkomponenten-Dosierung Befüllen oder Entleeren. (optional, nur mit IOEXPB-Zusatzkarte)


KUNDENSPEZIFISCHE APPLIKATIONEN

Auf Anfrage erstellen wir maßgeschneiderte Lösungen für Ihre Anwendungen:

- Assistenz- und Bedienermeldungen
- Anpassung des Protokolls serielle Schnittstelle
- Management/Verwaltung der digitalen Ein-/Ausgänge
- Sequentielle oder zeitgleiche Automatisierung
- Benutzerdefinierte Dateneingabe / Archive

SERIENMÄSSIGE EIN- UND AUSGÄNGE

- 2 serielle Schnittstellen RS232 für den Anschluss an Drucker, Funkmodul, PC, SPS und optionale Schnittstellen.
- 1 serielle Schnittstelle RS232/RS485 für den Anschluss an Repeater, Fernbedienung, Badge-Lesegerät
  oder digitale Wägezellen.
- Serieller Tastatur-Emulationseingang für Barcode-/Badge–Lesegerät oder externe PC-Tastatur mit Kabel,
  Anschluss Mini DIN (optional).
- 4 opto-isolierte Ausgänge.
- 2 opto-isolierte Eingänge.
- Externe Profibus-Schnittstelle (Option) zum Anschluss an eine SPS.
- Modbus RTU Protokoll.
- Bluetooth-Schnittstelle (Option) für die schnelle und kabellose Programmierung der Funktionen und Rezepte
  mittels PC, Tablet-PC oder Smartphone.
- Analogausgang DAC16O benötigt die Erweiterungskarte IOEXPB.
