Produktbeschreibung

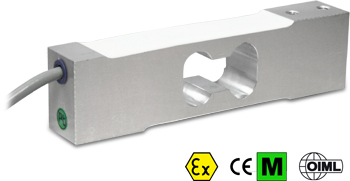

SERIE SPG "SINGLE-POINT" WÄGEZELLEN, KLASSE C3
Wägezellen für exzentrische Lasten, geeignet für eichpflichtige Waagen (CE-M) mit einer Wägezelle; max. Plattformgröße 600x600 mm.
NENNLASTEN (kg): 10, 15, 20, 30, 50, 100, 200.
OIML R60. Genauigkeitsklasse C3.
Aluminium-Legierung. Schutzart IP67.
HAUPTDATEN
- GENAUIGKEITSKLASSE C3
- KOMPENSATION EXZENTRISCHER LAST
- KONSTRUKTION: ALUMINIUM-LEGIERUNG
- SCHUTZART IP67
- NENNLASTEN VON 10 BIS 200 kg
- FÜR PLATTFORMEN BIS 600 X 600 mm
- ABGESCHIRMTES VERBINDUNGSKABEL
- OIML – ZERTIFIKAT ERHÄTLICH AUF ANFRAGE
- PRÜFSCHEIN ERHÄTLICH AUF ANFRAGE
TECHNISCHE DATEN
- Mindestteilungswert der Wägezelle:
Vmin= Emax / 10.000-15.000 - Maximal zulässige Anzahl der Teilungswerte: nLC = 3000
- Ausgangswert (Nennkennwert): 2mV/V ± 10%
- Temperatur-Koeffizient des Nullpunktes:
10kg: ±0,0140% F.S./10K
15kg: ±0,0093% F.S./10K
20kg: ±0,0140% F.S./10K
30kg: ±0,0093% F.S./10K
50kg: ±0,0140% F.S./10K
100kg: ±0,0140% F.S./10K
200kg: ±0,0140% F.S./10K - Temperatur-Koeffizient des Kennwertes (Wägebereich):
range -10°C/+20°C: 0,0058% F.S./10K
range +20°C/+40°C: 0,0087% F.S./10K - Nenn-Temperaturbereich: -10°C/+40°C
- Gebrauchs-Temperaturbereich: -10°C/+50°C
- Maximale Speisespannung: 15VDC
- Eingangs-Widerstand: 300..500 Ohm
- Ausgangs-Widerstand: 300..500 Ohm
- Nullsignal-Toleranz: 0 ± 0,12 mV/V (bei 100 V)
- Isolationswiderstand: >2000 MOhm
- Zulässige Grenzlast: 150% v.E.
- Zulässige Bruchlast: 300% v.E.
- Auslenkung bei Nennlast <0,5mm
- Kabel 6-adrig (geschirmt), 3m lang, Durchmesser 4,7mm
ATEX-Version
- Mit Zertifikat CCATEX ist die Wägezelle geeignet zum Einsatz in explosionsgefährdeten Bereichen. Kennzeichnung:
ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
Das Zertifikat enthält ein Handbuch und die CE ATEX Konformitäserklärung (in EN, DE, FR und IT erhältlich). - ACHTUNG: Das Zertifikat gilt für eine Wägezelle. Für Systeme mit mehreren Wägezellen muss für jede Wägezelle ein Zertifikat bestellt werden.
