Multifunktioneller digitaler Wäge-Indikator zur Hutschienen-Montage.
Ermöglicht die direkte Abfrage und Diagnose jeder angeschlossen Waage.
Die verfügbaren Schnittstellen ermöglichen die einfache und sichere Integration eines Wägesystems
in jedes Automatisierungssystem.
CE-M eichfähig (OIML R-76 / EN 45501).


TECHNISCHE DATEN

- Feuchtigkeitsgeschützte Tastatur mit 5 Funktionstasten.
- Display mit roten, leuchtstarken LED´s, 6 Ziffern (Höhe 8 mm) und 6 Status-LED's.

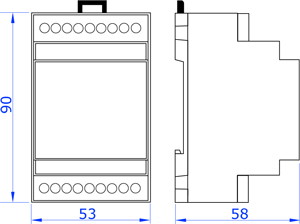

- Standardabmessungen zur Befestigung auf einer C-Schiene (DIN).
- Justierung und Setup der Parameter einstellbar über Tastatur oder PC.
- Max. 10.000e oder 2x 3000e @ 0.3 µV/e in geeichter CE-M Version für den eichpflichtigen Verkehr.
- Max. 1.000.000d, anzeigbar für innerbetriebliche Anwendung. Interne Auflösung bis zu 3.000.000 Schritte.
- Bis zu 8 Linearisierungspunkte mit DINITOOLS (3 Punkte über Tastatur).
- A/D-Wandler 24 Bit, Sigma-Delta mit 1 Kanal, max. 3200 Wandlungen/Sek., Autoselect.
- Anschluss bis zu 8 Wägezellen mit Eingangswiderstand 350 Ohm.
- Versorgung 12 VDC bis 24 VDC.
- Serienmäßig: Uhrzeit/Datum und Alibispeicher.


HAUPT-ZERTIFIZIERUNGEN

EU Type Examination Certificate (45501:2015)
OIML R76
OIML R61 - MID
OIML R51


FUNKTIONSTASTEN:
Nullstellen, Tara und Handtara, Drucken und/oder Datenübertragung; Ein/Standby.

WÄHLBARE FUNKTIONEN:
Anzeige mit erhöhter Auflösung x 10; Brutto/Netto oder kg/lbs Umschaltung; Wägungen summieren;
Chargenverwiegung; Geeichte Übertragung des Gewichts an PC/SPS; Stückzählung; Ein-/Ausgangs-Wägung;
Gewicht: Haltefunktion und Spitzenwert.

SERIELLE ABFRAGEN:
Bei allen Modellen: Auslesen von Brutto-n Netto- und Tarawerten; Löschen; Tara und Handtara; Waagenanwahl;
Einstellen der Schaltpunkte; Schreiben/Lesen Alibispeicher.

Modelle DGT1 und DGT1AN:
Auslesen der A/D-Wandlerwerte in Mikrovolt oder Schritte für alle Kanäle; Drucken; Befehlsanzeige;
Einstellen mittleres Stückgewicht; Tasten-Simulation; MODBUS serielles Protokoll.

16 BIT ANALOGAUSGANG (DGT1AN):
Analogwert proportional zu Brutto oder Nettogewicht, positiv (Beladen) oder negativ (Entladen).


OPTION MASTER/REPEATER (CODE MSTSLV)

- Spezifisches Programm für die Verwendung der Anzeige als Universal- oder Multiwaagen-Repeater (MASTER)
  in Verbindung mit DFW/DGT/MCW.

FUNKTIONS-MODI:
- Multiwaagen-Repeater (MASTER)
- Wägefunktion, die es ermöglicht das Gewicht von bis zu 32 unabhängigen Waagen anzuzeigen,
  mit der Möglichkeit deren Funktionen zu steuern oder auch die Gewichtssumme aller Waagen anzuzeigen und zu drucken.
- Universeller Gewichts-Repeater
- Erlaubt das Gewicht jeder Waage wiederzugeben, und zwar mittels Konfigurierung des Eingangs-Strings.

SERIENMÄSSIGE EIN- UND AUSGÄNGE

- Bidirektionale Schnittstelle RS232/C, konfigurierbar für den Anschluss an Drucker,
  Etikettendrucker oder andere externe Einrichtung.
- Bidirektionale Schnittstelle RS485, konfigurierbar für PC, SPS oder andere externe Einrichtung.
- 16 Bit Analogausgang (Model DGT1AN) 4-20mA, 0-5VDC oder 0-10VDC;
  max. stromführender Lastwiderstand: 300 Ohm, min. spannungsführender Lastwiderstand: 1 KOhm.
- Ausgänge: 2 MOSFET-Ausgänge 150 mA 48 VAC / 150 mA 60 VDC(NO), mit konfigurierbaren Funktionen (Model DGT1IO).
- Eingänge: 2 Optokopplereingänge 12 ÷ 24 VDC, 5mA min. - 20mA max., mit konfigurierbaren Funktionen (Model DGT1IO).
