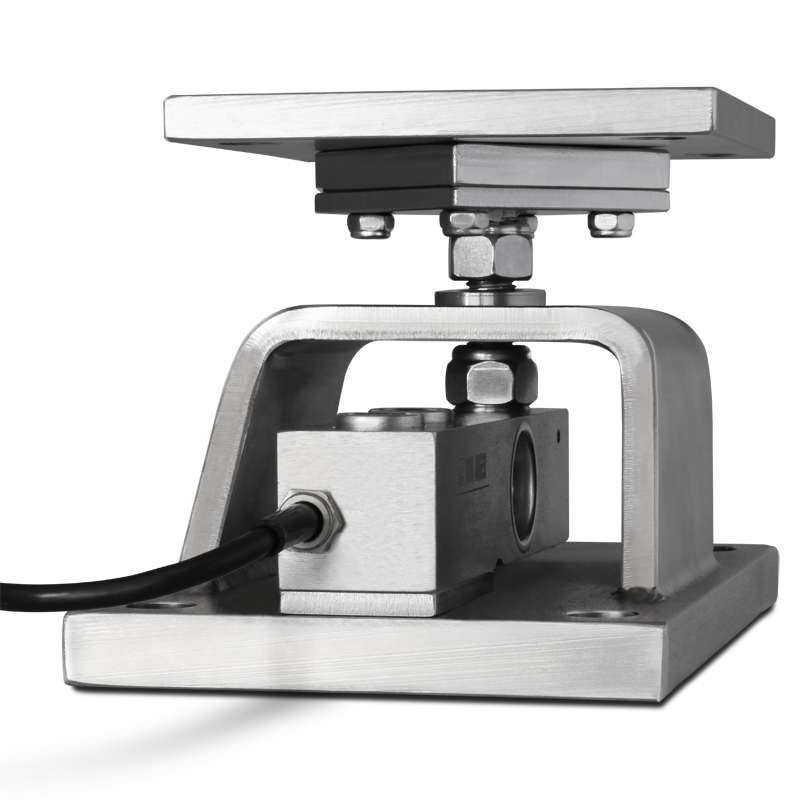

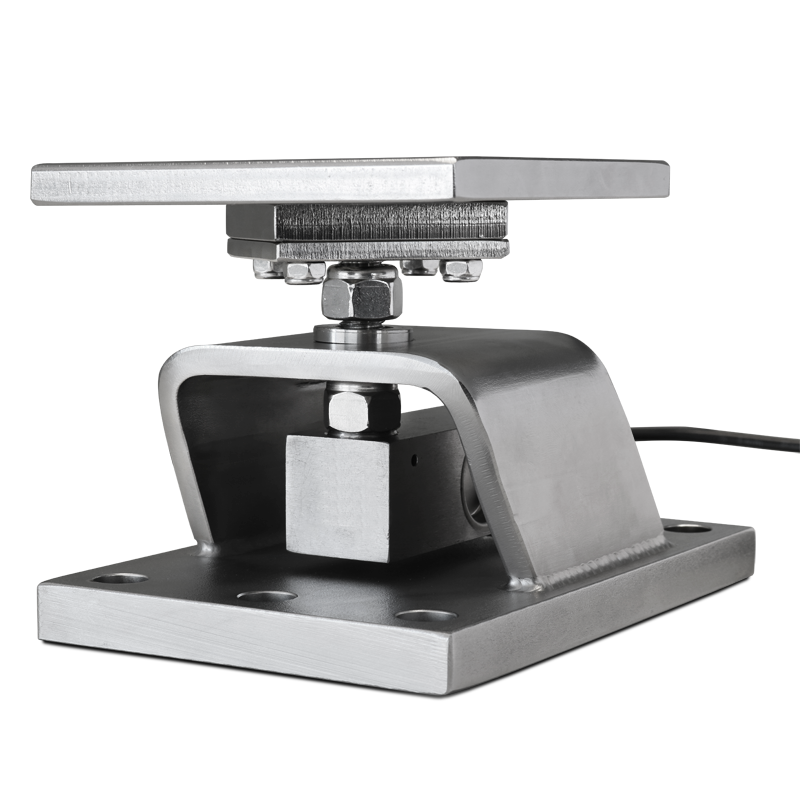

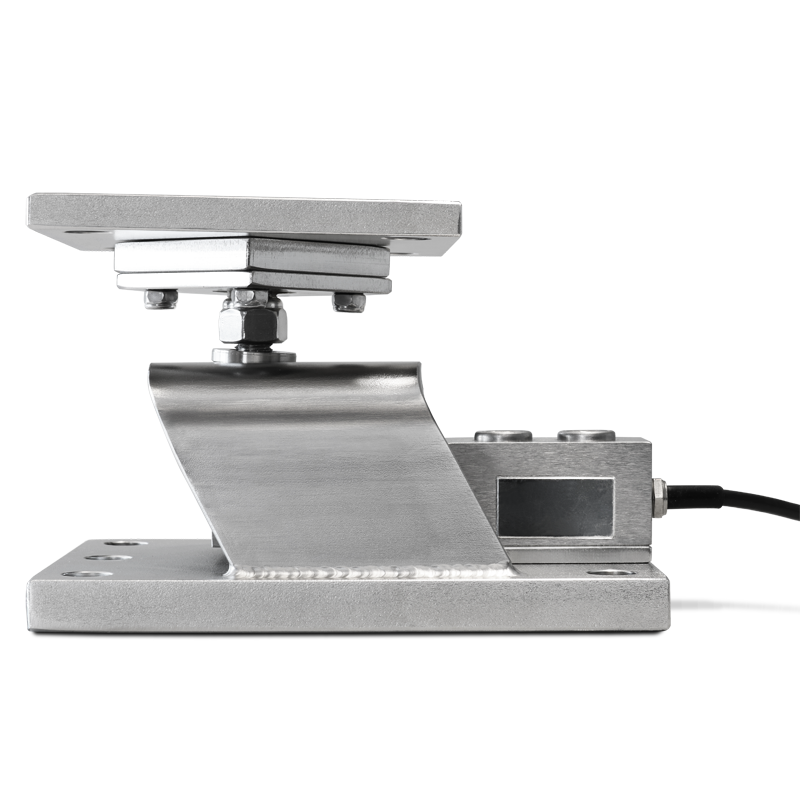

Edelstahl-Montagesatz für Scherstab-Wägezellen SBX und SBK bis 2500kg:
Einsetzbar für Bunker, Tanks, Plattformen, etc.

VORTEILE:
- Ausführung in Edelstahl AISI 304
- Obere Lastplatte mit drei spezifischen Funktionen (verriegelt, einseitig oder frei)
- Bewegliches Gelenk für optimale Messgenauigkeit
- Höhenregelung für eine genaue Ausrichtung
- Abhebeschutz
- Verriegelung/Überlastsicherung für sicheren Transport und Wartung
- ATEX-Version für Zonen 1&21, 2&22 erhältlich.


EINBAUSATZ FÜR WÄGEZELLEN: FUNKTIONEN

- Schnelle Installation/Wägezellen-Demontage, auch unter voller Last.
- Obere Lastplatte mit System für Dehnungsausgleich,
  mit drei spezifischen Funktionen (verriegelt, einseitig oder frei)
- Überlastsicherung für Transport / Bewegung des Aufbaus oder bei Wartung.
- Kipp-/Abhebesicherung (innerhalb der im Handbuch angegeben Grenzen).
- Begrenzungsfunktion gegen unbeabsichtigte Überlastungen (innerhalb der im Handbuch angegeben Grenzen).
- "Dummy-Wägezellen"-Funktion (Festlager) beim Wiegen von Flüssigkeiten.


EINBAUSATZ FÜR WÄGEZELLEN: MERKMALE

- Produkt mit patentierten Technologien (Nr. 102016000036353 und Nr. 102016000036376).
- Geeignet für SBX-/SBK-Wägezellen bis zu 2.500 kg (nicht im Lieferumfang enthalten).
- Vollständig aus Edelstahl AISI 304, elektropoliert, zur besseren Beständigkeit gegen äußere Einflüsse.
- Bewegliches Gelenk für optimale Genauigkeit beim Wiegen.
- Vereinfachte Befestigung der Grundplatte über 3 Bohrungen, oder komplett über 4 Bohrungen.
- Der Einbausatz ist so konzipiert, das eine korrekte Wägezellenfunktion zur optimalen Wägegenauigkeit erzielt wird.
  Es besteht keine Schutzfunktionen für die Wägezelle bzw. den Montagesatz.
  Lesen Sie hierzu im Handbuch die technischen Details.

EIN EINBAUSATZ, DREI UNTERSCHIEDLICHE KONFIGURATIONEN

Der Einbausatz KSBX lässt sich dank seiner speziellen oberen Lastplatte problemlos in der Montagephase
konfigurieren, um Ausdehnung und Seitenkräfte der zu verwiegende Bauteile zu vermeiden und ohne bei der
Materialauswahl gezwungen zu sein bestimmte Zubehörteile oder Ausführungen zu wählen.

Die drei spezifischen Konfigurationen sind:
- Speerrmodus, komplett verriegelter Modus, der Ausdehnung und Seitenkräften aus jeder Richtung entgegenwirkt.
- Bewegungsmodus eine Richtung, frei beweglich in einer Richtung, nützlich um Rotation und Verdrehen zu vermeiden
- Freier Modus, frei beweglich in jede horizontale Richtung.
