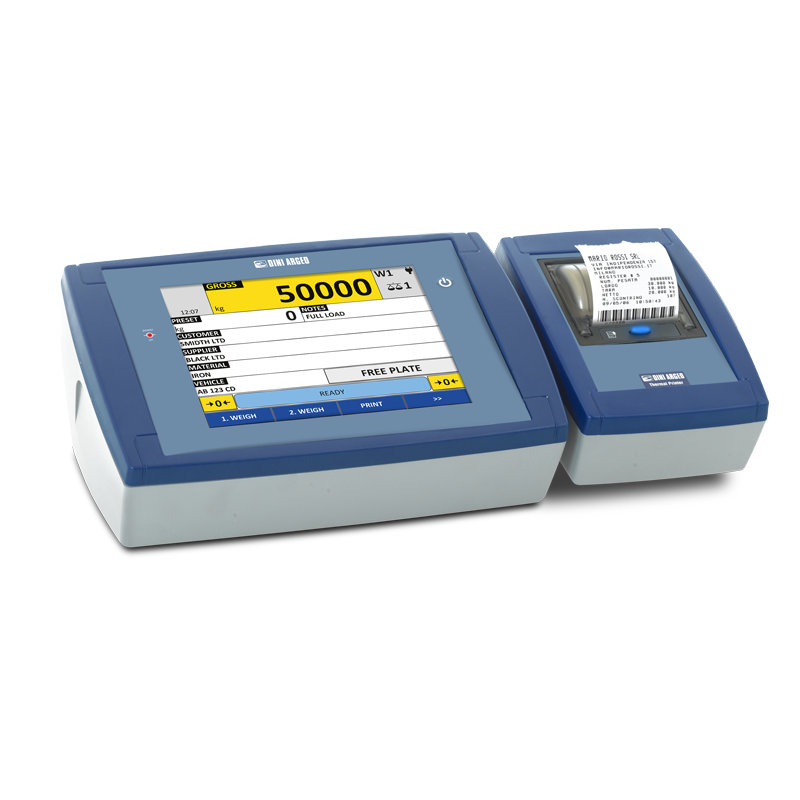

Leistungsfähiger Wäge-Indikator mit großem Touchscreen-Display, speziell für anspruchsvolle industrielle Anwendungen.
Visualisierung der Bildschirmseiten und Wägedaten zur einfachen intuitiven Bedienung.
Ausgestattet mit 3 seriellen Schnittstellen, Űbertragungs-Protokolle für die Datenkommunikation,
komplett konfigurierbare Druckbilder, integrierter Alibi-Speicher und serienmäßiger Eingang für Barcode-/Badge-Lesegeräte.
CE-M eichfähig (OIML R-76 / EN45501).


TECHNISCHE EIGENSCHAFTEN

- Graphisches Touchscreen-Display 120x90 mm, hintergrundbeleuchtet. Kundenspezifisch konfigurierbarer Bildschirm.
- Mehrsprachige Software.
- Wählbare Tastatur QWERTY, AZERTY oder QWERTZ
- Spritzwassergeschütztes ABS-Gehäuse, Schutzart IP65 (IP40 bei Version mit Thermodrucker).
- Abmessungen 278x125x186 mm.
- Geeignet für Tischbetrieb, Wand- oder Säulenmontage.
- Permanente Zeit-/Datum- und Daten-Speicherung.
- Serieller Alibi-Speicher ist auf dem Motherboard integriert.
- Interner Micro-SD-Slot zur Speicherung von Logos (auf Anfrage)
- Einstellungen mit der Service-Software
  * Eingabe von Konfiguration, Kalibrierung und Druckformat.
  * Speichern aller Daten auf dem PC.
  * Schnelles Zurückladen der Daten vom PC.
  * Justage-Programm für den elektronischen Waagenabgleich (in mV/V).
  * Kundenspezifische Anpassung der Bildschirmseiten.
- A/D-Wandler 24 bit, 4-Kanal Sigma-Delta, bis zu 3.200 Wandlungen/sec,
  Auto-Select und 8 Linearisierungspunkte für den Wägebereich.
- OIML R76-Bauart-Zulassung für 10.000e, Mehrbereich bis 3 x 3.000e, Eingangsempfindlichkeit
- 0,3 µV/e in der eichpflichtigen CE-M Version.
- Anzeige bis zu 1.000.000 Ziffernschritte, interne Auflösung bis zu 3.000.000 Schritte.
- Verwaltung von bis zu 4 unabhängigen Waagen (bis zu 2 mit Firmware-Version AF03)
- Anschluss bis zu 16 analoge Wägezellen à 350 Ohm oder 45 Wägezellen à 1.000 Ohm.
- Erhältlich in einer spezifischen Version,
  kompatibel mit den bekanntesten digitalen Wägezellen für Fahrzeugwaagen (3590ETD und 3590ETD8).
- Anschluss der wichtigsten digitalen Wägezellen, die sich derzeit auf dem Markt befinden.
- Anschluss an Drucker / Etikettendrucker mit installierten Treibern.
- Stromversorgung 110 - 240 V AC.


HAUPT-ZERTIFIZIERUNGEN

- EU Type Examination Certificate (45501:2015)
- OIML R76
- OIML R51 - MID
- OIML R134 (AF09)


VERFŰGBARE SOFTWARE

AF01: Summierung (Standard)
AF02: Zählung - Stück, Liter, etc. (optional)
AF03: Eingang/Ausgang für Wägebrücken (optional)
AF04: FPVO Prüfung oder Toleranzkontrolle (optional)
AF05: Gewicht/Preisrechnend u. Etikettierung (optional)
AF08: Statische Achs- und Radlast-Verwiegung von 2 oder verschiedenen Plattformen (optional)
AF09: Software dynamische / statische Achslast-Verwiegung von 1 oder 2 Plattformen (optional)
BATCH1: Ein-Komponenten-Dosierung Befüllen oder Entleeren (optional)


KUNDENSPEZIFISCHE APPLIKATIONEN

Maßgeschneiderte Lösungen für Ihre Anwendungen:
- Assistenz- und Bedienermeldungen
- Anpassung des Protokolls serielle Schnittstelle
- Management/Verwaltung der digitalen Ein-/Ausgänge
- Sequentielle oder zeitgleiche Automatisierung
- Benutzerdefinierte Dateneingabe / Archive

SERIENMÄSSIGE EIN- UND AUSGÄNGE

- 2 serielle Schnittstellen RS232 für den Anschluss an Drucker, Funkmodul, PC, SPS
  und optionale Schnittstellen.

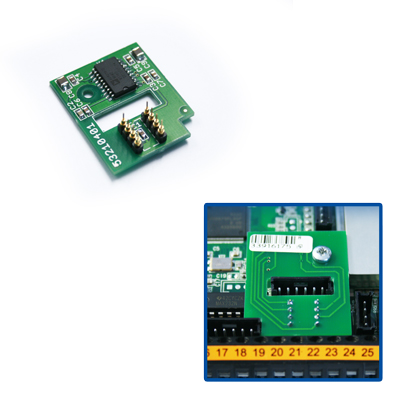

- 1 serielle Schnittstelle RS232 (optional RS485) für den Anschluss an Repeater,

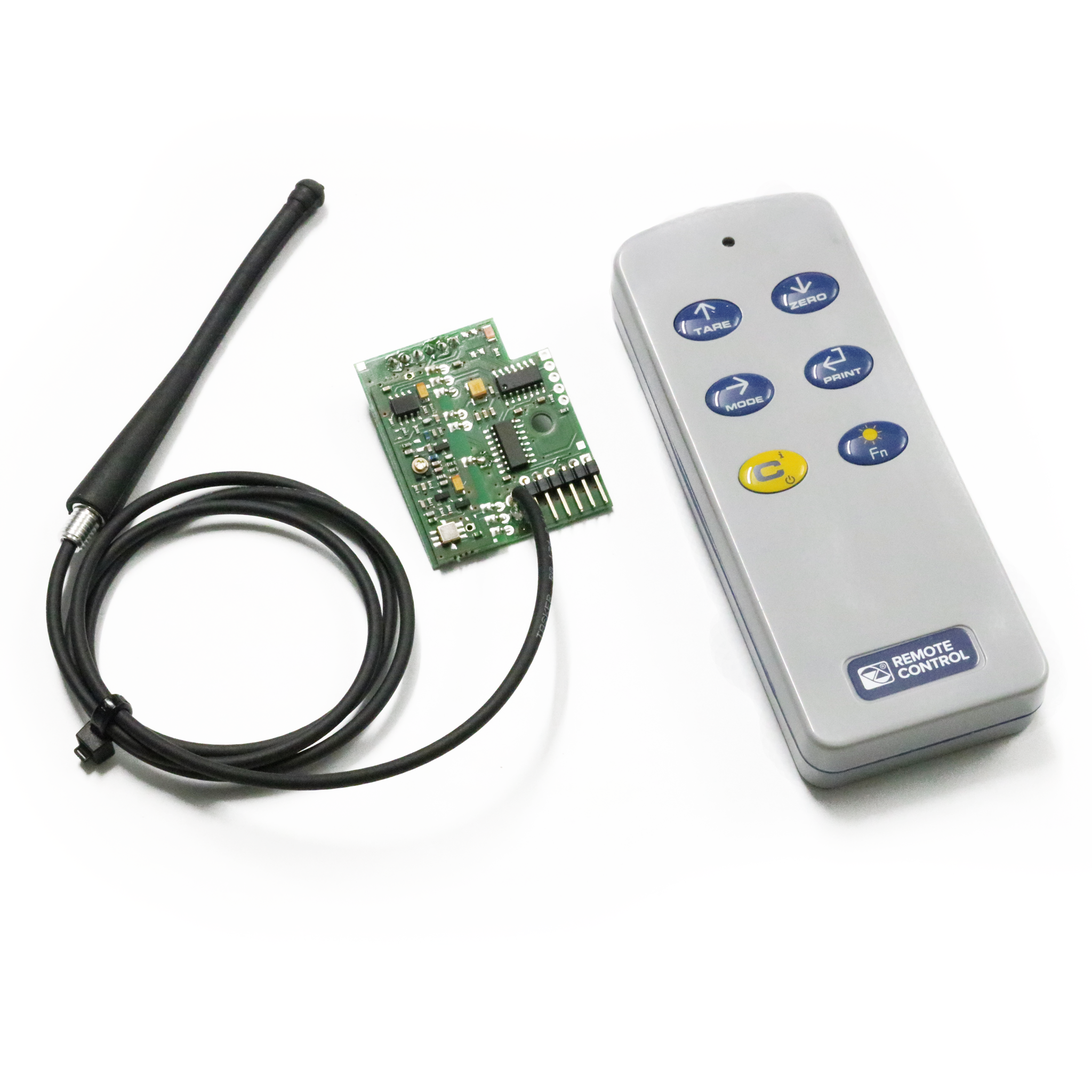

  Fernbedienung, Badge-Lesegerät oder digitale Wägezellen.
- Serieller Tastatur-Emulationseingang für Barcode-/Badge–Lesegerät oder externe PC-Tastatur
  mit Kabel, Anschluss Mini DIN (optional).

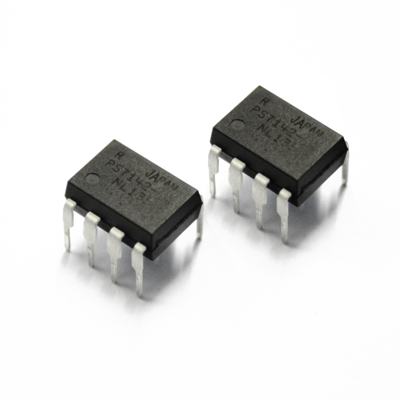

- 4 opto-isolierte Ausgänge (Option).
- 2 opto-isolierte Eingänge (Option).
- Externe Profibus-Schnittstelle (Option) zum Anschluss an eine SPS.
- Modbus RTU Protokoll.
- Bluetooth-Schnittstelle (Option) für die schnelle und kabellose Programmierung
  der Funktionen und Rezepte mittels PC, Tablet-PC oder Smartphone.
